XC系列圆形电连接器主要技术性能
发布时间：2021-04-29浏览次数：840

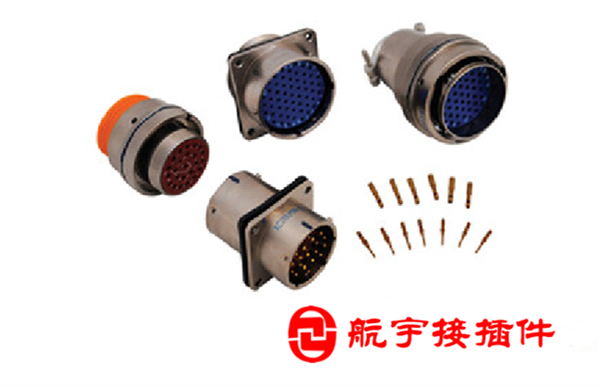

XC系列圆形电连接器产品简介：
● 符合国军标GJB2889
● 卡口式快速连接
● 采用双曲面线簧插孔
● 压接、焊接、印制板焊接多种端接方式
● 多种插头插座结构形式及镀层
● 五键定位具有盲插和防错插功能
● 广泛应用于航空、航天、舰船等各类军事领域
主要技术性能：
【机械性能】
（1）、普通型及穿墙密封转接座
● 壳 体：高强度铝合金
● 壳体镀层：
屏蔽镀层：镀锌军绿或镀锌彩虹色钝化、化学镀镍
非屏蔽镀层：阳极化着黑色
● 绝 缘 体：热固性材料
● 封线体和密封圈：硅橡胶材料
● 接 触 件：钢合金镀银或镀金
（2）、玻璃烧结方盘密封插座：
● 壳 体：碳钢
● 壳体镀层：电镀镍
● 绝 缘 体：玻璃体
● 接 触 件：铁合金镀镍或镀金
（1）和（2）：
● 振 动：频率10～2000Hz
● 加 速 度 ：196m/s²
● 冲 击：加速度980m/s²
● 恒加速度：980m/s²
● 机械寿命：1000次
【环境性能】
● 使用温度：-55℃～＋200℃
● 相对湿度：40℃时，达95%
● 耐 盐 雾 ：化学镀镍、镀锌96h、不锈钢钝化1000h
● 工作高度：30000m
● 气 密 性：
穿墙密封转接座：压差50.7KPa，漏率≤46Pacm³/s
玻璃烧结气密型：压差152KPa，漏率≤0.1Pacm³/s
电连接器还具有良好的防潮湿、防霉菌、防淋雨、防沙尘等性能
【电气性能】
● 接触件接触电阻及额定电流
● 额定电压及耐电压
● 绝缘电阻：标准调整≥5000MΩ、高温≥1000MΩ、湿热≥100MΩ
● 外壳间电连续性：铝合金外壳≤2.5MΩ、钢外壳≤5MΩ
