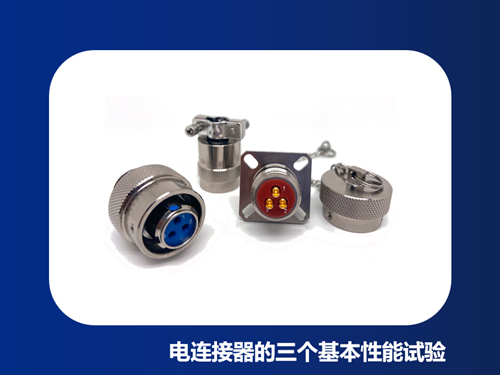

电连接器的三个基本性能试验
发布时间:2022-08-08浏览次数:177

连接器的基本性能可分为三大类:即机械性能、电气性能和环境性能。 另一个重要的机械性能是连接器的机械寿命。机械寿命实际上是一种耐久性指标。它是以一次啮合、分离为一个循环,以在规定的啮合、分离循环后连接器能否正常完成其连接功能作为评判依据。

1.机械性能试验
就连接功能而言,插拔力是重要地机械性能。插拔力分为插入力和拔出力(拔出力亦称分离力),两者的要求是不同的。在有关标准中有最大插入力和最小分离力规定,这表明,从使用角度来看,插入力要小(从而有低插入力LIF和无插入力ZIF的结构),而分离力若太小,则会影响接触的可靠性。 连接器的插拔力和机械寿命与接触件结构(正压力大小)接触部位镀层质量(滑动摩擦系数)以及接触件排列尺寸精度(对准度)有关。连接器

2.电气性能试验
连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,一般在100MHz~10GHz频率范围内测试。

3.环境性能试验
常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击等。

耐温目前连接器的最高工作温度为200℃,最低温度为-65℃。连接器由于连接器工作时,电流在接触点处产生热量,导致温升,因此一般认为工作温度应等于环境温度与接点温升之和。在某些规范中,明确规定了连接器在额定工作电流下容许的最高温升。

耐湿潮气的侵入会影响连接h绝缘性能,并锈蚀金属零件。恒定湿热试验条件为相对湿度90%~95%(依据产品规范,可达98%)、温度+40±20℃,试验时间按产品规定,最少为96小时。交变湿热试验则更严苛。

耐盐雾连接器在含有潮气和盐分的环境中工作时,其金属结构件、接触件表面处理层有可能产生电化腐蚀,影响连接器的物理和电气性能。为了评价电连接器耐受这种环境的能力,规定了盐雾试验。 它是将连接器悬挂在温度受控的试验箱内,用规定浓度的氯化钠溶液用压缩空气喷出,形成盐雾大气,其暴露时间由产品规范规定,至少为48小时。

振动和冲击耐振动和冲击是电连接器的重要性能,在特殊的应用环境中如航空和航天、铁路和公路运输中尤为重要,它是检验电连接器机械结构的坚固性和电接触可靠性的重要指标。在有关的试验方法中都有明确的规定。冲击试验中应规定峰值加速度、持续时间和冲击脉冲波形,以及电气连续性中断的时间。

其它环境性能根据使用要求,电连接器的其它环境性能还有密封性(空气泄漏、液体压力)、液体浸渍(对特定液体的耐恶习化能力)、低气压等。
