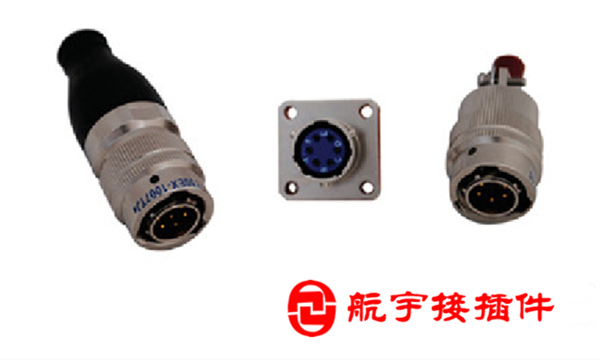

Y50EX系列圆形电连接器产品简介:
● 符合GJB598A~96(MIL-DTL-26482H)Ⅰ系列
● 卡口式快速连接
● 端接形式为焊接
● 插座安装有法兰盘式、电缆式、穿墙式、螺帽拼紧式等多种形式
● 五键位具有盲插功能
● 插头、插座既可装针又可装孔
● 等效于JY系列、YB系列、YL系列、MS系列
● 广泛应用于航空、航天、航海、电力等电子及电气设备之间的连接
主要技术性能:
【环境性能】
● 工作温度:-55℃~125℃
● 相对湿度:温度为40±2℃时,为90%~95%
● 密封性(插座):0.2MPa
● 电连接器具有良好的防潮湿、防盐雾、防霉菌等性能
【电气性能】
● 接触件接触电阻及额定电流
● 工作电压(交流有效值)
● 耐电压(交流有效值)
● 绝缘电阻(正常条件≥3000MΩ,潮湿条件≥100MΩ,高温条件≥3MΩ)
【机械性能】
● 壳 体:铝合金、铜合金、不锈钢
● 镀 层:屏蔽镀层:铝壳体电镀镍、化学镀镍、喷砂化学镀镍、铜化学镀镍、不锈钢钝化
非屏蔽镀层:阳极化发黑、阳极化军绿
● 绝 缘 体:热固性塑料
● 接 触 件:铜合金镀金
● 正弦振动:10~2000Hz
● 加 速 度:147m/s²
● 碰 撞:加速度392m/s²
● 冲 击:加速度980m/s²
● 使用寿命:插拔500次
