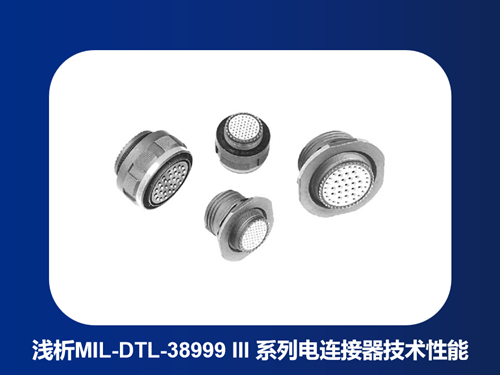

符合GJB599A(MIL-DTL-38999K)III 系列,三头螺纹快速连接,并带防松脱机构,体积小,重量轻,接触偶密度高,具有电磁屏蔽功能,接触件压接可取卸,防斜插设计,具有防火壳体、复合材料壳体、铝合金壳体和多种镀层,具有高温下的高强度振动特性,能适合在恶劣的风沙和潮湿的场合下使用。
【主要技术性能】
【机械性能】
● 壳体:铝合金、不锈钢
● 镀层:W类 镀镉军绿色
K类 不锈钢钝化
F类 化学镀镍
● 绝缘体:热固性塑料
● 封线体和密封圈:硅橡胶材料
● 接触件:铜合金镀金,压接型,焊接型,印制板型
● 机械寿命:500次
● 振动:正弦 60g,并带温度循环和模拟附件(36小时)
随机 在高温下为44.1rms在环境温度下为49.5grms
● 冲击:3ms半正弦波 加速度峰值300g
● 接触件保持力:(按牛顿计的最小力)
22D#:45N 20#:67N
16# :111N 12#:111N
10# :111N 8#:111N
【环境性能】
● 使用温度:W 类 -65℃~+175℃
E、K类 -65℃~+200℃
● 湿热:按MIL-DTL-38999K:24小时10次循环
● 耐液:耐多种燃料,冷却剂,溶剂
● 盐雾:按GJB1217中方法1001进行试验
W类 500h K类 1000h F类 48h3
【电气性能】
● 接触件接触电阻及额定电流
● 绝缘电阻:正常条件≥5000MΩ
● 外壳间电连续性:W类≤2.5MΩ K类≤5MΩ F类≤1.0MΩ
● 电磁干扰屏蔽:100MHz~1GHz时,最小衰减为85dB(F、W类)
1GHz~10GHz时,最小衰减为65dB(F类)、50dB(W类)
