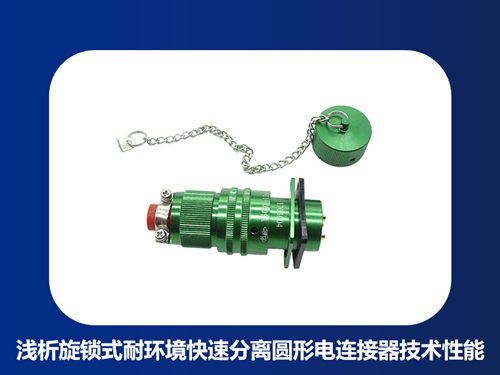

旋锁式锁紧机构,用于盲插和快速连接的武器系统,体积小,并且占用操作空间小,防尘、防水、防霉菌、耐冰冻,不易产生金属屑,EMI//RFI屏蔽,有滤波的品种,有拉线分离的插头,执行标准:GJB 5976-2007或Q/Jd001-2000。
【用途】
● 适用于电信号连接或电源传输
【使用环境】
● 环境温度:HY1Q、HY1A系列连接器为:-65℃~+125℃
● 工作气压:101.3KPa~1.33Pa
● 相对湿度:40℃±2℃时,95±3%
● 正弦振动:10~2000Hz时,加速度196m/s²
● 随机振动:功率频谱密度0.4g²/Hz
● 冲 击:加速度980m/s²
● 加 速 度 :980m/s²
● 盐 雾:镀层种类 1 试验持续时间h 96
镀层种类 3 试验持续时间h 500
镀层种类 5 试验持续时间h 500
● 长 霉:连接器表面长霉不大于1级
● 浸 水:浸渍深度10m
【技术性能】
● 接触电阻、额定电流和焊线孔孔径
● 绝缘电阻、耐电压
● 外壳间电连续性:铝(导电处理)、铜基体、不锈钢或铁合金基体≤50mΩ
● 插座气密性:橡胶密封的漏气速率≤1x10负三次方PaL/s;
烧结密封的漏气速率≤1x10负七次方PaL/s
● 机械寿命:500次
● 拉线分离式连接器分离力≤200N
